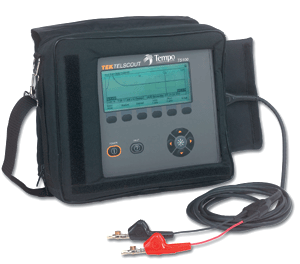

Рефлектометр TS100-01
представляет собой усовершенствованную модель
TS90. Он позволяет проводить тестирование
телефонных линий, идентифицировать короткие
замыкания, разрывы, определять замокание кабеля,
измерять расстояние до нагрузочных катушек,
определять «плавающие» неисправности.
Рефлектометр TS100-01 позволяет различать
неисправности расположенные близко друг к другу
и способен работать с любым типом кабеля (кабели
связи, силовые, сигнальные и коаксиальные).
Такие параметры как импеданс, коэффициент
укорочения, ширина тестового импульса и другие
могут устанавливаться автоматически. TS100-01
способен хранить во встроенной памяти до 20
детальных рефлектограмм с комментариями.
Рефлектометр позволяет производить измерения
при отрицательных температурах (от -15оС).
Кроме того, прибор выдерживает падение
с 2-метровой высоты.
Рефлектометр снабжен интерфейсом для подключения
к ПК.
Технические характеристики:
Характеристика
Значение
Выходной тестовый сигнал
положительный синусоидальный импульс
Амплитуда (при
нагрузке 105 Ом)
4 В при импульсе
100 нс, 470 нс, 3000 нс, 1 В при
импульсе 20 нс, 2,5 B при импульсе 5 нс
Полное выходное сопротивление
105 Ом
Длительность
импульса
5 нс, 20 нс, 100
нс, 470 нс, 3000 нс
Защита по напряжению
± 400 В по постоянному напряжению +
пиковое значение переменного напряжения
на максимальной частоте 440 Гц
Максимальная
дальность
15 000 м, в
зависимости от типа кабеля и условий
тестирования
Дисплей
разрешение 600×200 точек
высококонтрастный ЖК дисплей, подсветка
Разрешение курсора
0.33% от
выбранного диапазона, 4.5 см минимально
Рабочие расстояния
11 рабочих расстояний, плюс
возможность увеличения/ уменьшения
изображения. В ручном режиме управления
пределы измерения определяются
пользователем.
Фильтр
фильтр верхних
частот с частотой среза 150 кГц,
выбирается пользователем
Усилитель
отраженный импульс 5 мВ создает
полноэкранное отклонение характеристики
на дисплее.
Коэффициент
усиления
от 0 до 63 дБ
Точность измерения по горизонтали
от 0 до 5 м: ± 1 м, ± погрешность Vp
от 5 до 10000 м: ± 2 м, ± погрешность Vp
Память
до 20
рефлектограмм
Температура
рабочая: от -15°С до +60°С
хранения: от -20°С до +65°С
Влажность
до 95%, без
конденсации
Источник питания
220 В посредством адаптера;
аккумуляторные батареи
