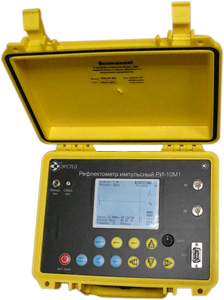

РИ-10М1 — это малогабаритный прибор, предназначенный для работы, как в полевых, так и стационарных условиях.
Рефлектометр позволяет проводить основные виды измерений на симметричных и несимметричных металлических кабелях с волновым сопротивлением от 30 до 1000 Ом (коаксиальных, двухпроводных и др.) и длиной от 1 м до 50 км.
Основные функции:
- измерение расстояний до неоднородностей волнового сопротивления или повреждения;
- измерение расстояний между неоднородностями волнового сопротивления кабеля;
- определение характера повреждений;
- определение длин кабелей;
- измерение коэффициента укорочения линии при известной ее длине;
- регистрация «битости» пар или оценка взаимного влияния линий;
Все измерения производятся в реальном масштабе времени. Рефлектограмма отображается на экране ЖКИ (разрешение 320 × 240 точек) с возможностью подсветки. Управление прибором осуществляется через меню.
Прибор предоставляет возможность записи полученной рефлектограммы во встроенную память (до 100 рефлектограмм) с оцифровкой всех параметров измерения, что позволяет обеспечить идентичность условий повторных измерений. Любую из хранящихся в памяти прибора рефлектограмм можно просмотреть на ЖК экране, что особенно важно при проведении сравнительных измерений.
Режим «лупа» дает возможность детального рассмотрения любого интересующего участка рефлектограммы на любом из диапазонов по дальности.
Режим «Сравнения» дает возможность одновременно просмотреть на ЖКИ две рефлектограммы (линия-память, память-память).
Режим «Разность» дает возможность просмотра результата поточечного вычитания двух рефлектограмм. В комплект поставки входит программное обеспечение IRView для обмена данными с ПК, хранения, анализа и печати рефлектограмм. Питание прибора осуществляется от встроенного аккумулятора или сети переменного тока через адаптер. Масса прибора с аккумулятором составляет 2.5 кг.
С помощью специального адаптера УП-1, заказываемого отдельно, рефлектометр РИ-10М способен работать на силовых кабелях под напряжением до 380В.
| ТЕХНИЧЕСКИЕ ДАННЫЕ РИ-10М |
| Режимы измерения |
- измерение в реальном масштабе времени
- усреднение (1 : 128 реализаций)
|
Дисплей
монохромный или цветной |
ЖКИ 320×240 точек с подсветкой |
| Дальность действия |
1 м … 50 км |
| Шкалы по дальности |
250 м, 500 м, 1 км, 2.5 км, 5 км, 12.5 км, 25 км, 50 км |
| Длительность импульсов |
10 нс … 20 мкс |
| Амплитуда импульсов |
10 В |
| Диапазон установки скорости распространения сигнала V/2 (диапазон установки коэффициента укорочения) |
50 м/мкс : 150 м/мкс
(1.00 … 3.00) |
| Диапазон согласованных импедансов |
30 … 1000 Ом |
| Точность локализации импульса на шкале дальности |
+/- 0.04% соответствующей шкалы |
| Чувствительность |
Соответствует компенсации затухания в исследуемой линии на уровне не менее 80 дБ |
| Подавление помех |
асинхронные: усредняющий фильтр (2…128 реализаций)
синхронные: поточечное вычитание (Л-П, П-П) |
| Емкость энергонезависимой памяти |
100 рефлектограмм |
| Интерфейс |
Последовательный (RS-232) |
| Программное обеспечение |
IRView 2.0 для Windows 95,98,2000,XP |
| Питание |
- автономное — встроенный аккумулятор 12 В
- сетевое — 220 В 50 Гц, через адаптер
|
| Время непрерывной работы от автономного источника |
не менее 8 час (с подсветкой) |
| Габаритные размеры |
260×157 × 62 мм |
| Масса (без укладочной сумки) |
2.5 кг |
| КОМПЛЕКТ ПОСТАВКИ РИ-10М |
| Наименование |
Количество, шт. |
| Импульсный рефлектометр РИ-10М |
1 |
| Блок питания (зарядное устройство) |
1 |
| Шнуры подключения к кабелю |
2 |
| Сумка для переноски прибора |
1 |
| Руководство по эксплуатации, тех. описание, паспорт |
1 |
| Аппаратно-программный комплект IRView для работы с ПК (поставляется в комплекте или по специальному заказу) |
1 |
